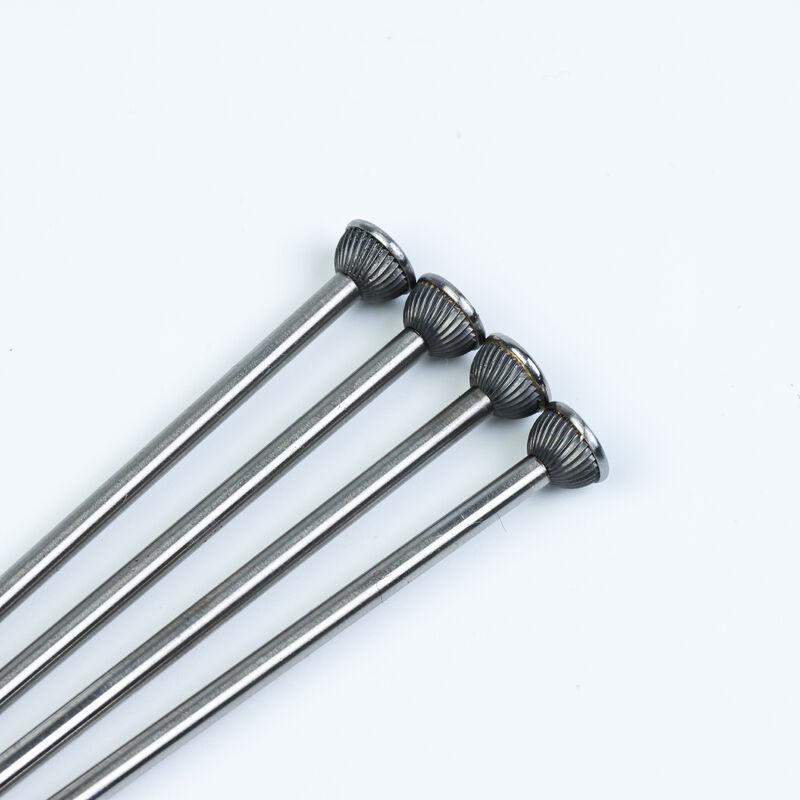

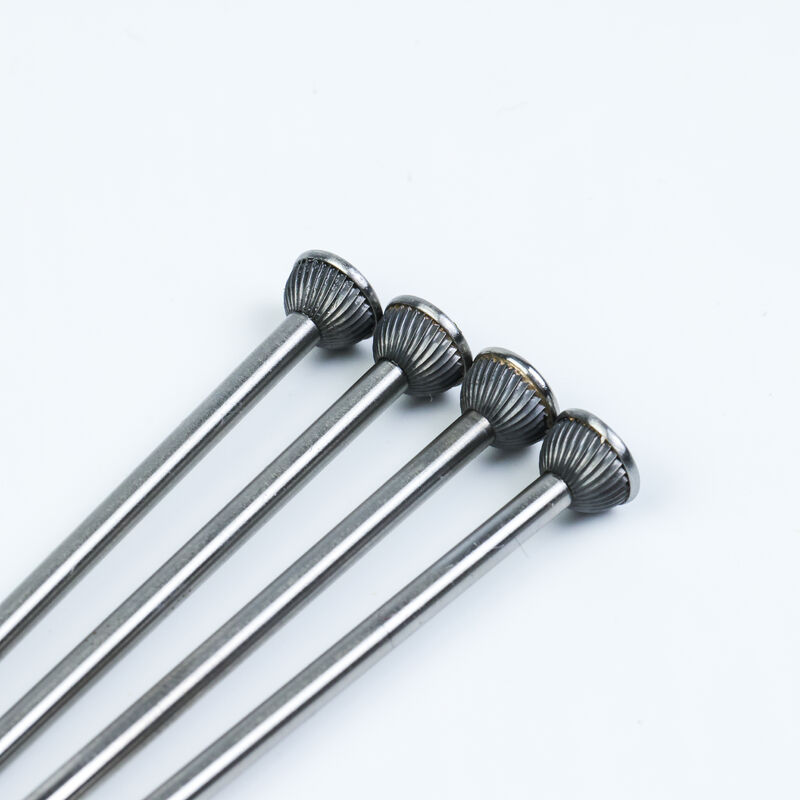

SV-BF полусферный инструмент дебургирования для высокоточных металлических деталей с помощью станков с ЧПУ

Полусферический инструмент для снятия заусенцев SV-BF для прецизионной механической обработки металлических деталей на станках с ЧПУ

Полусферический инструмент для снятия заусенцев SV-BF способен снимать заусенцы с перекрестных отверстий с соотношением апертуры 1:1 в процессе механической обработки. Этот инструмент используется так же, как и любой режущий инструмент, установленный в держателе инструмента или магазине инструмента фрезерного станка. Он специально удаляет заусенцы на пересечении перекрестных отверстий, не повреждая стенки отверстий. Процесс снятия заусенцев осуществляется в соответствии с требованиями заказчика, что приводит к образованию небольших нерегулярных фасок или сглаженных радиусных галтов в результате удаления профиля заусенца.

Решение

Чтобы предотвратить возникновение такой ситуации, можно использовать метод многократных проходов обработки. Снижение скорости вращения во время последнего прохода улучшит чистоту поверхности. Для однопроходной обработки можно внести коррективы в параметры обработки (увеличение скорости подачи, увеличение величины подачи, снижение скорости вращения, удлинение зажимного хвостовика).

Как правило, при использовании на токарном станке допустимый диапазон скорости для фактического диаметра профиля подачи D1 составляет 20–100 об/мин. Этот параметр может быть преобразован в скорость подачи во время обработки. Подробности см. на правом рисунке (на данном этапе игнорируйте безопасный зазор между осью инструмента и отверстием заготовки).

Характеристики жесткости инструмента

Чем выше жесткость режущего инструмента, тем больше сила резания. Эта жесткость (т.е. давление резания) может регулироваться изменением длины оси инструмента. Чем короче ось, тем больше сила резания и, следовательно, тем больше объем резания.
