SV-BF Сферическая резалка для отделки труднодоступных изогнутых поверхностей

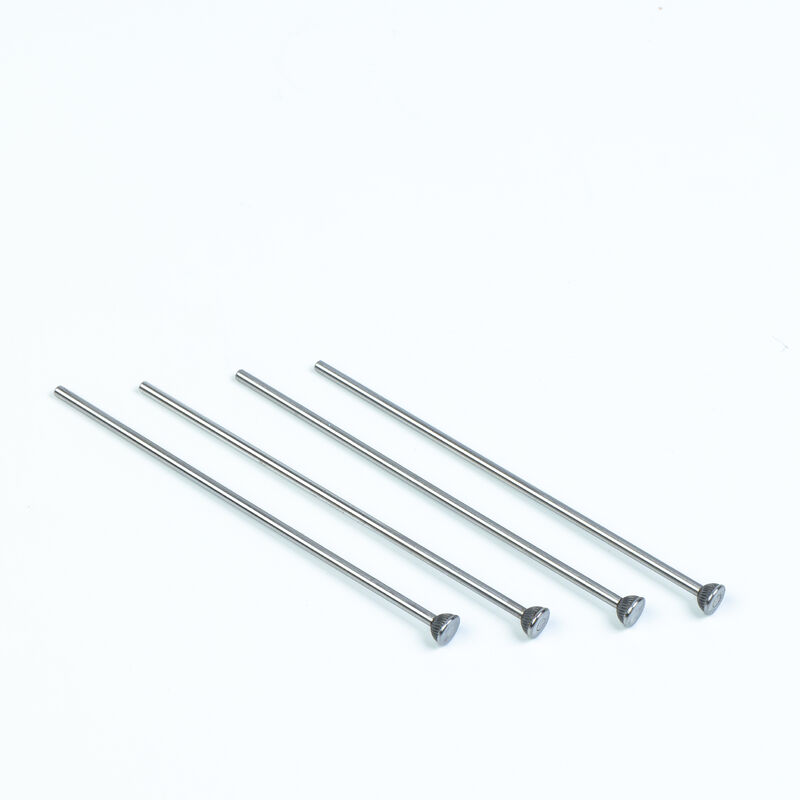

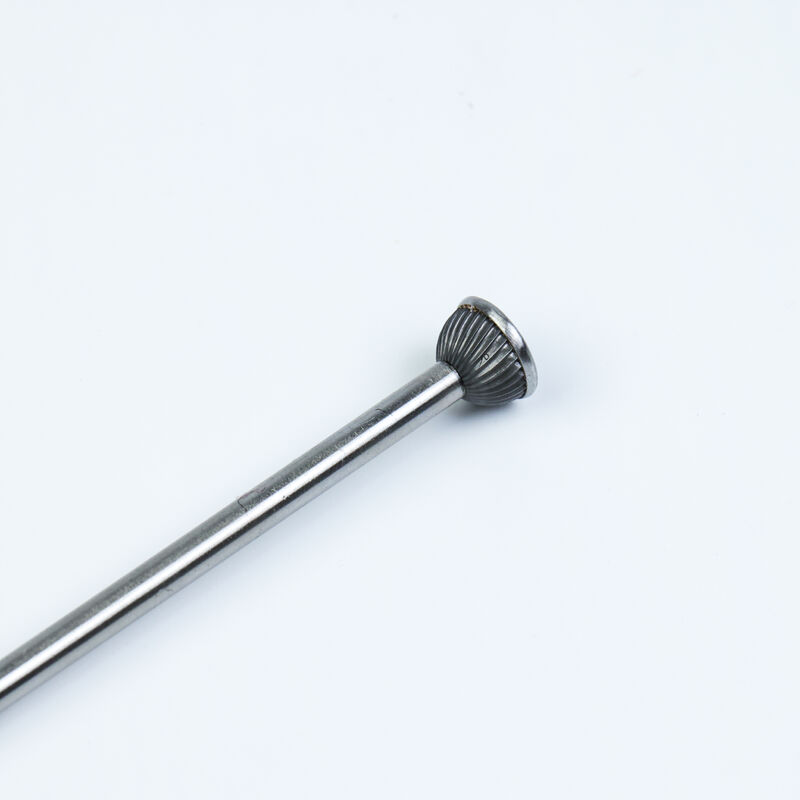

Сферический гратосниматель SV-BF для труднодоступных изогнутых поверхностей

Полусферический гратосниматель SV-BF способен снимать заусенцы с перекрестных отверстий с соотношением апертуры 1:1 в процессе обработки. Этот инструмент используется так же, как любой режущий инструмент, установленный в держателе инструмента или магазине инструмента фрезерного станка. Он специально удаляет заусенцы на пересечении перекрестных отверстий, не повреждая стенки отверстия. Процесс снятия заусенцев осуществляется в соответствии с требованиями заказчика, что приводит к образованию небольших нерегулярных фасок или сглаженных радиусных галтелей после удаления профиля заусенца.

Решение

Чтобы предотвратить такую ситуацию, можно использовать метод многопроходной обработки. Снижение скорости вращения во время последнего прохода улучшит чистоту поверхности. Для однопроходной обработки можно внести коррективы в параметры обработки (увеличение скорости подачи, увеличение величины подачи, снижение скорости вращения, удлинение зажимного хвостовика).

Как правило, при использовании на токарном станке допустимый диапазон скоростей для фактического диаметра профиля подачи D1 составляет 20–100 об/мин. Этот параметр может быть преобразован в скорость подачи во время обработки. Подробности см. на правом рисунке (на данном этапе игнорируйте зазор безопасности между осью инструмента и отверстием заготовки).

Характеристики жесткости инструмента

Чем выше жесткость режущего инструмента, тем больше сила резания. Эта жесткость (т.е. давление резания) может регулироваться изменением длины оси инструмента. Чем короче ось, тем больше сила резания и, следовательно, больше объем резания.
